- Là mũi khoan kết hợp mũi khoan gun drill thông thường với mũi khoan xoắn có lỗ dầu.
- Bước tiến tăng gấp đôi so với mũi khoan gun drill thông thường và cải thiện hiệu quả cắt gọt.
- Dùng cho vật liệu nhôm, gang, đồng và thép hợp kim thấp.
Sản phẩm liên quan
Mũi khoan BTA
BTA-STS Brazed DRILL (Single Tube System : STS)
The BTA-STS Drill is a Single Tube Drilling system used in deep hole drilling applications where fast metal removal is needed. High-Pressure coolant is forced down the gap between the drilling tube and inside surface of the hole. Chips are evacuated through the centre of the drill. Very high penetration rates can be achieved with this system along with good surface finish.
Features
- Drill Size Range of 17.71mm ~ 65.00mm
- 4 to 6 times Faster than Gun Drilling
- Excellent Hole Tolerance, Surface Finish, & Hole Straightness For Deep Drilling Process
- Multiple Coating Options for Optimal Drilling Process (TiN, TiCN, TiAlN)
- Retipping Service for All Industry Standard Drill Head
Designation |
ΦDmin(mm) |
ΦDmax(mm) |
L1(mm) |
L2(mm) |
d(mm) |
Drill Tube Dia.(mm) |
DS-BTA-1771840 |
17.71 |
18.40 |
47.0 |
44.2 |
14.5 |
16.0 |
DS-BTA-1841890 |
18.41 |
18.90 |
47.0 |
44.1 |
14.5 |
16.0 |
DS-BTA-1891920 |
18.91 |
19.20 |
47.0 |
44.1 |
15.5 |
17.0 |
DS-BTA-1921000 |
19.21 |
20.0 |
47.0 |
44.0 |
15.5 |
17.0 |
DS-BTA-2001090 |
20.01 |
20.09 |
52.5 |
49.4 |
16.0 |
18.0 |
DS-BTA-2091180 |
20.09 |
21.80 |
52.5 |
49.2 |
16.0 |
18.0 |
DS-BTA-2181290 |
21.81 |
22.90 |
56.0 |
52.8 |
18.0 |
20.0 |
DS-BTA-2291410 |
22.91 |
24.10 |
56.0 |
52.6 |
18.0 |
20.0 |
DS-BTA-2411520 |
24.11 |
25.20 |
57.5 |
54.0 |
19.5 |
22.0 |
DS-BTA-2521640 |
25.21 |
26.40 |
57.5 |
54.0 |
19.5 |
22.0 |
DS-BTA-2641750 |
26.41 |
27.50 |
57.5 |
53.8 |
21.0 |
24.0 |
DS-BTA-2751870 |
27.51 |
28.70 |
57.5 |
53.8 |
21.0 |
24.0 |
DS-BTA-2871980 |
28.71 |
29.80 |
63.5 |
59.5 |
23.5 |
26.0 |
DS-BTA-2981100 |
29.81 |
31.00 |
63.5 |
59.3 |
23.5 |
26.0 |
DS-BTA-3101210 |
31.01 |
32.10 |
63.5 |
59.4 |
25.5 |
28.0 |
DS-BTA-3211330 |
32.11 |
33.30 |
63.5 |
59.1 |
25.5 |
28.0 |
DS-BTA-3331480 |
33.31 |
34.80 |
63.5 |
59.0 |
28.0 |
30.0 |
DS-BTA-3481620 |
34.81 |
36.20 |
63.5 |
58.9 |
28.0 |
30.0 |
DS-BTA-3621730 |
36.21 |
37.30 |
73.5 |
68.7 |
30.0 |
33.0 |
DS-BTA-3731840 |
37.31 |
38.40 |
73.5 |
68.5 |
30.0 |
33.0 |
DS-BTA-3841960 |
38.41 |
39.60 |
73.5 |
68.3 |
30.0 |
33.0 |
DS-BTA-3961060 |
39.61 |
40.60 |
73.5 |
68.2 |
33.0 |
36.0 |
DS-BTA-4061180 |
40.61 |
41.80 |
73.5 |
68.0 |
33.0 |
36.0 |
DS-BTA-4181300 |
41.81 |
43.00 |
73.5 |
67.8 |
33.0 |
36.0 |
DS-BTA-4301430 |
43.01 |
44.30 |
75.0 |
69.5 |
36.0 |
39.0 |
DS-BTA-4431560 |
44.31 |
45.60 |
75.0 |
69.3 |
36.0 |
39.0 |
DS-BTA-4561700 |
45.61 |
47.00 |
75.0 |
69.1 |
36.0 |
39.0 |
DS-BTA-4701850 |
47.01 |
48.50 |
75.0 |
68.8 |
39.0 |
43.0 |
DS-BTA-4851010 |
48.51 |
50.10 |
75.0 |
68.7 |
39.0 |
43.0 |
DS-BTA-5011170 |
50.11 |
51.70 |
75.0 |
68.5 |
39.0 |
43.0 |
DS-BTA-5171320 |
51.71 |
53.20 |
82.0 |
75.2 |
43.0 |
47.0 |
DS-BTA-5321470 |
53.21 |
54.70 |
82.0 |
75.5 |
43.0 |
47.0 |
DS-BTA-5471620 |
54.71 |
56.20 |
82.0 |
75.2 |
43.0 |
47.0 |
DS-BTA-5621840 |
56.21 |
58.40 |
84.0 |
77.2 |
47.0 |
51.0 |
DS-BTA-5841060 |
58.41 |
60.60 |
84.0 |
76.7 |
47.0 |
51.0 |
DS-BTA-6061280 |
60.61 |
62.80 |
84.0 |
76.8 |
47.0 |
51.0 |
DS-BTA-6281500 |
62.81 |
65.00 |
84.0 |
76.5 |
47.0 |
51.0 |
Phụ kiện khoan gun drill
- Bạc đỡ
- Bạc dẫn
- Bạc cao su
- Đầu chụp vòng bi
- Chuôi kẹp gun drill.
- Đầu gá bạc dẫn.

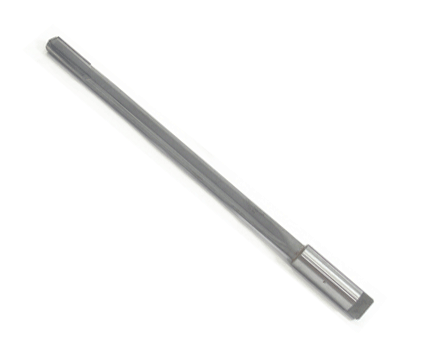

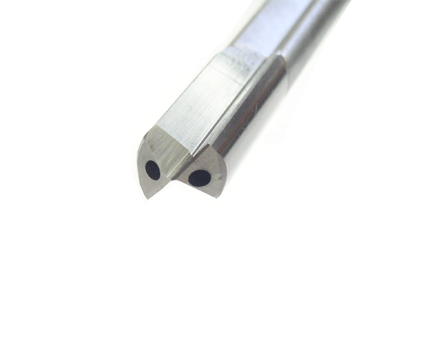

Mũi khoan gun drill 2 me cắt
- Là mũi khoan kết hợp mũi khoan gun drill thông thường với mũi khoan xoắn có lỗ dầu.
- Bước tiến tăng gấp đôi so với mũi khoan gun drill thông thường và cải thiện hiệu quả cắt gọt.
- Dùng cho vật liệu nhôm, gang, đồng và thép hợp kim thấp.
Mũi khoan gun drill 1 me cắt
Mũi khoan gun drill (nòng súng) được dùng để khoan nòng súng với yêu cầu độ thẳng lỗ. Sau này được ứng dụng cho các ngành công nghiệp ô tô xe máy, Công nghệ khoan gun drill ngày càng được cải tiến nhiều. Mũi khoan gun drill là lựa chọn ưu tiên để gia công các lỗ sâu yêu cầu độ thẳng lỗ. Nó đưược sửu dụng rộng rãi trong các ngành ô tô, xe máy, đóng tàu, hàng không, chế tạo máy công cụ, dầu khí và khuôn mẫu vì nó có nhiều ưu điểm như hiệu năng cao, độ chính xác cao, độ thẳng lỗ khoan tốt và độ bóng bề mặt tốt.
Mũi khoan 1 me có thể tạo ra lỗ khoan có độ thẳng lỗ tốt vì nó được thiết kế để có thể thoát phoi một cách dễ dàng dưới áp lực dầu phun lớn. Dongsan có thể sản xuất đường kính từ 2-50mm và gia công được lỗ thẳng với chiều sâu khoan lên đến 100 lần đường kính.
